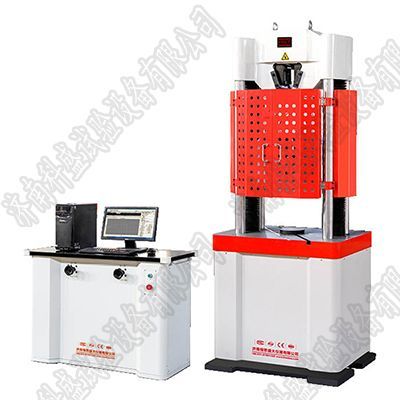

拉力機采用的是微型直流伺服電動機為動力源，單片微機實時顯示試驗數據和試驗狀態，對試驗過程的控制是通過單片機自動控制來實現的，可以自動計算出被實驗材料的最大實驗值、斷裂值等數據。今天來給大家介紹一下拉力機的主要功能及測量原理。
一、拉力機的主要功能
1.自動停機，試樣斷裂后，移動橫梁自動停止;
2.自動標定，系統可自動實現示值準確度的標定;
3.過程實現，試驗過程、測量、顯示等均由單片機實現;
4.限位保護，具有程控和機械兩級限位保護;
5.過載保護，當負荷超過各檔最大值的3-5%時，自動停機。
二、拉力機的測量原理
1、拉力試驗機力值的測量是經過測力傳感器、擴大器和數據處置系統來完成測量。從資料力學上得知，在小變形前提下，一個彈性元件某一點的應變ε與彈性元件所受的力成正比，也與彈性的變構成正比。以S型試驗機傳感器為例，當傳感器遭到拉力P的效果時，因為彈性元件外表粘貼有應變片，由于彈性元件的應變與外力P的巨細成正比例，故此將應變片接入測量電路中，即可經過測出其輸出電壓，然后測出力的巨細。
2、形變的測量經過形變測量安裝來測量，它是用來測量試樣在實驗進程中發生的形變。該安裝上有兩個夾頭，經由一系傳記念頭構與裝在測量安裝頂部的光電編碼器連在一同，當兩夾頭間的間隔發作轉變時，帶動光電編碼器的軸扭轉，光電編碼器就會(huì )有脈沖旌旗燈號輸出。再由處置器對此旌旗燈號進行處置，就可以得出試樣的變形量。
3、橫梁位移的測量其道理同變形測量大致一樣，都是經過測量光電編碼器的輸出脈沖數來取得橫梁的位移量。
了解了拉力機的主要功能及測量原理之后，操作人員在使用試壓機的時候一定要按照說明書的流程規范使用。否則很容易造成機器故障及人員傷害等險情。如果您在使用操作中有什么問題，可以通過網頁撥打本公司的服務熱線，本公司技術人員會(huì )為您一一解答。歡迎您的來電與支持!
